Jak samemu zbudować kaseton i podłączyć oświetlenie.

Zbudowanie kasetonu z miejscem na oświetlenie

jest tak na prawdę bardzo proste.

Zaczynamy od narysowania na ścianie i suficie

lini które będą wyznaczały kształt kasetonu.

Następnie przykręcamy profile przyścienne.

Po drugiej stronie tak samo..

w tym przypadku profile przykręcane są na wkręty do metalu

do profili od innego elementu zabudowy.

W przypadku ściany murowanej musimy przytwierdzić je za pomocą kołków rozporowych .

W z dłuż wytrasowanych linii przykręcamy profile przyścienne.

I z innej perspektywy

Kolejne dwa profile przyścienne skręcone razem mocujemy w taki sposób

by pomiędzy profil z sufitu oraz ze ściany można było wstawić profile główne

wzmacniające konstrukcję.

(Mam nadzieje, że zdjęcie będzie bardziej zrozumiałe niż mój opis :P )

Niestety nie zrobiłem już zdjęcia kasetonu z profilami głównymi, ale

wstawia je się tak samo jak na zdjęciu poniżej. W kasetonie co 60 cm wstawiłem

taki profil.

Mamy już stelaż z profili aluminiowych, więc zabieramy się za przykręcanie płyty karto-gipsowej.

Wycinamy odpowiedniej średnicy otwory pod oprawki naszego oświetlenia.

Ja używałem do tego wiertarki i wyrzynarki- Chodź pewnie otwornicą poszło by jeszcze sprawniej.

Zdecydowałem się na 4 punkty świetlne w tym kasetonie, mamy otwory

teraz czas zająć się okablowaniem go przed przykręceniem

dolnego boku..

Zdecydowałem się na 4,5 W żarówki ledowe.

Cztery takie żarówki będą miały pobór mocy 18W.

Kupujemy przewód który wytrzyma takie obciążenie :)

18 W to bardzo mało, tak więc wystarczy cienki przewód.

Żarówki połączone są równolegle. To znaczy że żarówka podłączoną jest do

plusa i minusa, razem  z przewodem następnej żarówki.



Przewody te są skręcone, zlutowane i zabezpieczone taśmą izolacyjną



Poniżej ostatnia żarówka

Nie jestem elektrykiem, ale po przeanalizowaniu paru schematów w internecie, oraz

przetestowaniu ich w praktyce stwierdzam że tak podłączone oświetlenie świeci :)

No to teraz musimy jeszcze gdzieś podłączyć drugi koniec naszego przewodu

z żarówkami. Odnalazłem puszkę w ścianie i bawiąc się

przełącznikiem poniżej wywnioskowałem że..

Przykręcając przewód do pierwszego i czwartego gniazda będę

mógł włącznikiem zamykać i otwierać obwód elektryczny w

przewodzie, czyli po prostu gasić i zapalać światło.

Próba generalna...

Sukces,

 oświetlenie działa,

Pozostaje przykręcić płytę i wy-szpachlować

całość.

Jeśli macie jakieś uwagi lub pytania

piszcie śmiało w komentarzach.

Garderoba z regipsu...

Nadszedł czas na garderobe...

Zaczeło się niewinnie. Pierwsza ściana

4  aluminiowe profile przyścienne. [U]

 Narożna garderoba na planie prostokąta.

Zdecydowałem się na lekką konstrukcje,

cienkie ścianki...nadal dość chybotliwe...
płyta karto-gispu doda jej sztywności.

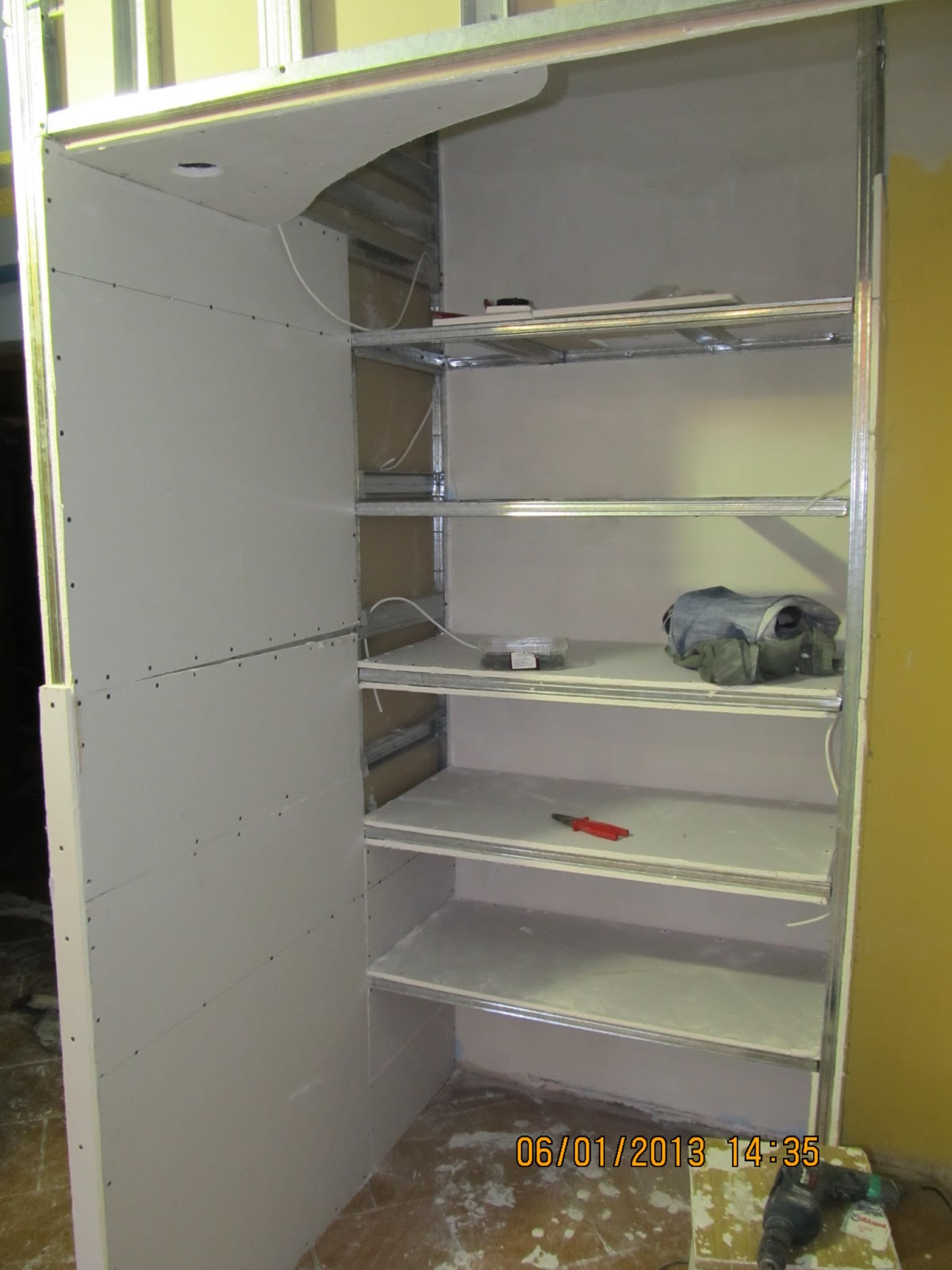

Stelaż pod półki, kolejnym etapem jest
rozprowadzenie przewodów elektrycznych pod przyszłe oświetlenie listwą Led.

Półki dodatkowo wzmacniają całą konstrukcje.

Garderoba będzie posiadała niezależne oświetlenie
od reszty pokoju.

Narożna półka wzmacniająca ścianę będzie
miejscem pod przełącznik światła - fotokomórka
oraz zasilacz 12V od oświetlenia LED.



Otwór w półce zostanie wykorzystany do zainstalowania czujnika fotokomórki uruchamiającego oświetlenie garderoby.

Półki będą podświetlane białą listwą LED.

Listwa zostanie podłączona szeregowo...

Na dziś to tyle.
***********************************************************************************
Kolejnym etapem było zainstalowanie oświetlenia
oraz przełącznika na fotokomórkę.

Plus czarny przewód
Minus niebieski
Pod czujnik ruchu podłączone jest gniazdko,
do gniazdka podłącze zasilacz na 12 V który zasili Ledy.

Przełącznik i gniazdko gotowe.

Lustro w garderobie wykonane z
elementów lustrzanych wymontowanych
z meblościanki z końca 80-lat.

Drzwi typu harmonijka.
Lekkie i praktyczne.

 Coraz bliżej końca...

 Półki podświetlane taśmą led.
Jeszcze kilka drobnych wykończeń
i garderoba będzie skończona.

==========================================================================
Remont się przeciąga, a wszystko to z powodu małej ilości wolnego czasu...

Na zewnętrznych ścianach garderoby zbudowałem półkę pod sufitem
która będzie miejscem pod led-owe oświetlenie sufitu w pokoju.

Dziś nie pracowałem sam, z pomocą przyszedł mi kolega.
Szlifierką oscylacyjną przeszlifował całe wnętrze garderoby.
Praca w zespole idzie dużo szybciej.

 Lustro w garderobie zostało podświetlone
taśmą led, lustrzane odbicie dodatkowo
rozświetla całe pomieszczenie.



Kolory czekolady i karmelu zapanowały  w pokoju

Półka z karto-gipsu z podświetleniem led

Święta i sylwester za nami, czas zabrać się do pracy.



Kolejny etap maskowania rur od ogrzewania, dał



pomysł zbudowania kolejnej półki, tym razem z ciekawszą formą.

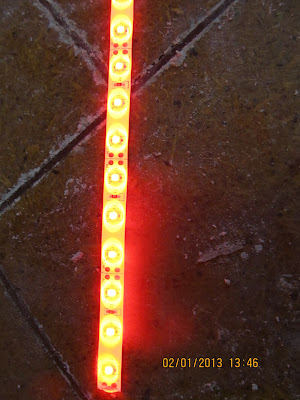

Postanowiłem  poeksperymenotwać z taśmami LED smd.

Kupiłem 3,4 m wraz z zasilaczem 12V taśme led o czerwonej barwie.

Taśme możemy dowolnie ciąć co 5cm (z diody) i łączyć.

 Pobór mocy ledów to 4,8W na 1 metr taśmy.

  Pomimo że jest energooszczędna jej żywotność podawana jest nawet

 do 70 000 godzin ciągłej pracy.

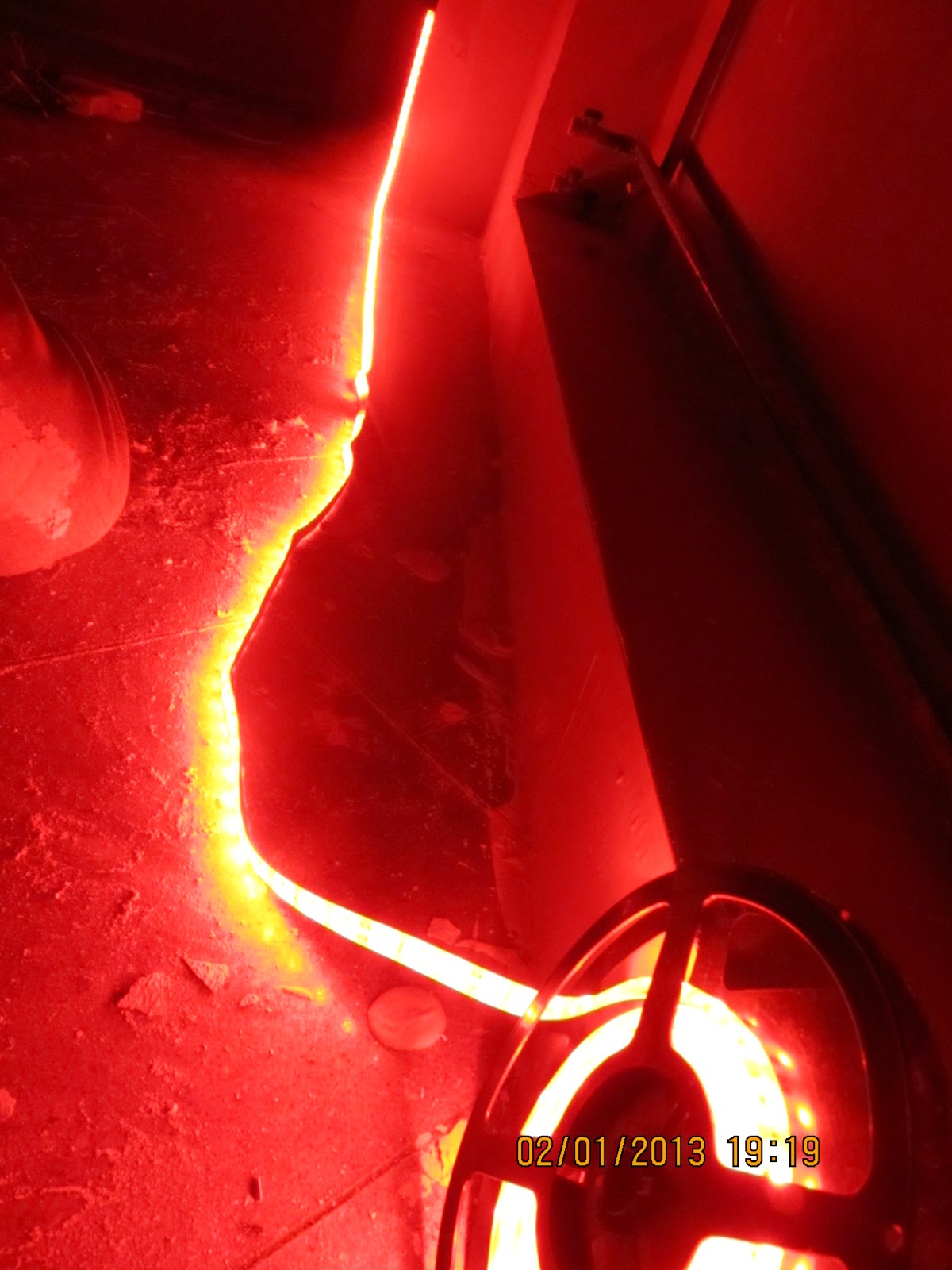

Efekt widać dopiero przy zgaszonym świetle, muszę przyznać, że

jestem pozytywnie zaskoczony :)

No na razie to tyle..

Nic więcej nie udało mi się zrobić...

Ale jutro zabieram się dalej do pracy mam zamiar ukączyć podświetlaną półkę - i zacząć

konstruować garderobę również z płyty gipsowej.

Półka gotowa. Podświetlenie działa  bez zarzutów, pozostało tylko wybrać
kolor i pomalować ją.

Pólka dopieszczona, pozostało ją zagruntować i pomalować.
Zastanawiam się tylko cały czas nad kolorami jakie dobrać
malując ją.
Jeśli macie jakieś pomysły na dobór barw
 piszcie proszę w komentarzach,
będę wdzięczny za inspirację a

efekt ostateczny na pewno
opublikuję.


\

 No to Koniec...
