KOSTKA -Termomodernizacja

"KOSTKA"  DOM JEDNO RODZINNY KTÓREGO BRYŁA KRÓLOWAŁA W LATACH 60-tych ; 70-tych i 80-tych

-POŁUDNIOWA ŚCIANA-

Proces ocieplania budynku zostanie podzielony na 2 etapy.
I etap zakłada wybudowanie przedsionka celem zniwelowania utrat ciepła przy wejściu tarasowym.
II etap termoizolacja budynku przy zastosowaniu wełny mineralnej.

Dom został wzniesiony z pustaka żużlowego w systemie ściany dwu warstwowej z pustką powietrzną. Obecna elewacja w postaci tynku akrylowego nie przetrwała próby czasu. Katalizatorem ukrócającym jej użyteczność okazała się źle za instalowana rynna, która pozwoliła wodzie siać zniszczenie.

Etap I BUDOWA PRZEDSIONKA

Ściany przedsionka wybudowane zostały z betonu komórkowego.

Beton Komórkowy znany jest w Polsce pod nazwami takimi jak:

 (gazobeton, ytong, siporex, hebel belix czy termorex).

Jest to wyrób budowlany uzyskiwany z mieszaniny surowców wiążących tkj. cement, wapno

 i gips jako regulator czasu wiązania.

Ze względu na metodę produkcji rozróżnia się beton autoklawizowany  i pianobeton.

Cechą charakteryzującą gazobeton jest jego niska gęstość objętościowa ( od 300 do 700 kg/m3), dzięki czemu możliwe jest produkowanie wyrobów o znacznych rozmiarach i niskim współczynniku przewodzenia ciepła, dla przykładu Mur z betonu komórkowego na cienkowarstwowej zaprawie klejącej przy gęstości objętościowej 400kg/m3 posiada współczynnik przewodzenia ciepła równy 0,14 W/mxK !

Wielkość przedsionka zdeterminowana jest wielkością tarasu na podstawie którego powstaje.
W związku z tym max. szerokość otworu drzwiowego jest ograniczona i w tym przypadku jedyną możliwością będzie montaż drzwi wykonanych na zamówienie.

Rama okienna zostanie wykonana z suszonego drewna świerkowego.
Została ona tak zaprojektowana, by umożliwiła osadzenie okien ze 17-sto stopniowym nachyleniem.
Pozioma górna belka zostanie przymocowana do już istniejącego stropu balkonu.

Projekt przeszklenia przewiduję trzy ciepłochronne szyby.
Nachylenie okien ma spowodować przenikanie większej ilości promieni słonecznych a tym samym wyższy dodatni bilans energetyczny okna.

Okno skierowane jest na południową stronę. Znane są przypadki że zbyt duże przeszklenia, zwłaszcza te montowane z nachyleniem pod odpowiednim kątem powodują powstawanie efektu szklarniowego. Dobrym rozwiązaniem jest osłona drzewami/krzewami liściastymi które w okresie letnim będą zacieniały nasze okna, a zimą gdy zrzucą liście umożliwią dostęp większej ilości słońca.

Etap II Docieplanie ścian budynku

Co jest lepsze, ocieplenie wełną mineralną czy styropianem ?

Oczywiście na takie pytanie nie znajdziemy odpowiedzi. A to dla tego, że przy wyborze materiału należy porównać jego właściwości fizyczne w wielu kategoriach.

I. Porowatość

Porowatość jest podstawową właściwością materiałów termoizolacyjnych określająca ich jakość. Termoizolacyjność nie jest zależna jedynie od sumarycznej porowatości, ale również jej charakteru, wielkości i  rozmieszczenia. Lepszymi właściwościami charakteryzuję się materiał z małymi zamkniętymi porami wypełnionymi powietrzem lub gazem.

Powietrze w temperaturze 20 st. C posiada współczynnik przewodzenia ciepła równy 0,02512 W/m*K

Powietrze będące w ruchu przenosi ciepło przez konwekcję, dlatego unieruchomienie go w małych zamkniętych porach zwiększa jego właściwości izolacyjne. Im mniejsza objętość zamkniętego powietrza w porach tym mniejsza możliwość konwekcji. Dlatego w gruboporowatych jamistych materiałach z wydłużonymi otwartymi porami są warunki do przenikania konwekcyjnych potoków ciepła.

Styropian - jednorodne komórkowe pory symetrycznie rozmieszczone.

Wełna mineralna - pory włóknistym, zwiększona konwekcja ciepła.

Styropian - 1 : 0 - Wełna

II. Gęstość objętościowa

Jest to jedna z ważniejszych właściwości charakteryzująca termoizolacyjność materiału. Stosunek objętości powietrza znajdującego się w porach i substancji budującej materiał ma wpływ na termoizolacyjność. Dlatego im mniejsza jest gęstość objętościowa materiału tym mniejsza jest jego przewodność cieplna.

Równocześnie ze zwiększeniem gęstości objętościowej rośnie wytrzymałość mechaniczna materiału.

Styropian - 15-40 kg/m3

Wełna mineralna - 80-120 kg/m3

Styropian - 2 : 0 - Wełna

III. Wytrzymałość

Wytrzymałość w materiałach termoizolacyjnych niezależnie od ich budowy charakteryzują dwa wskaźniki. Wytrzymałość na ściskanie i zginanie. Większość materiałów porowatych cechuję się niska wytrzymałość, na ściskanie: 100 - 1500 kN/m2. Wyższy wskaźnik gęstości objętościowej plasuję wełnę nad styropianem.

Styropian - 2 : 1 - Wełna

IV. Wilgotność i Nasiąkliwość

Istotny wpływ na termoizolacyjność materiału ma jego poziom zawilgocenia. Woda wypełniająca komórki materiału izolacyjnego zwiększa jego przenikalność cieplną ok. 20-krotnie ! Większa nasiąkliwością charakteryzują się materiały z otwartymi i połączonymi porami. Na etapie produkcji poziom nasiąkliwości jest zmniejszany przez specjalną impregnację.

Nasiąkliwość objętościowa po długotrwałym całkowitym zanurzeniu:

Styropian - 5 %

Wełna - 3 %

Styropian - 2 : 2 - Wełna

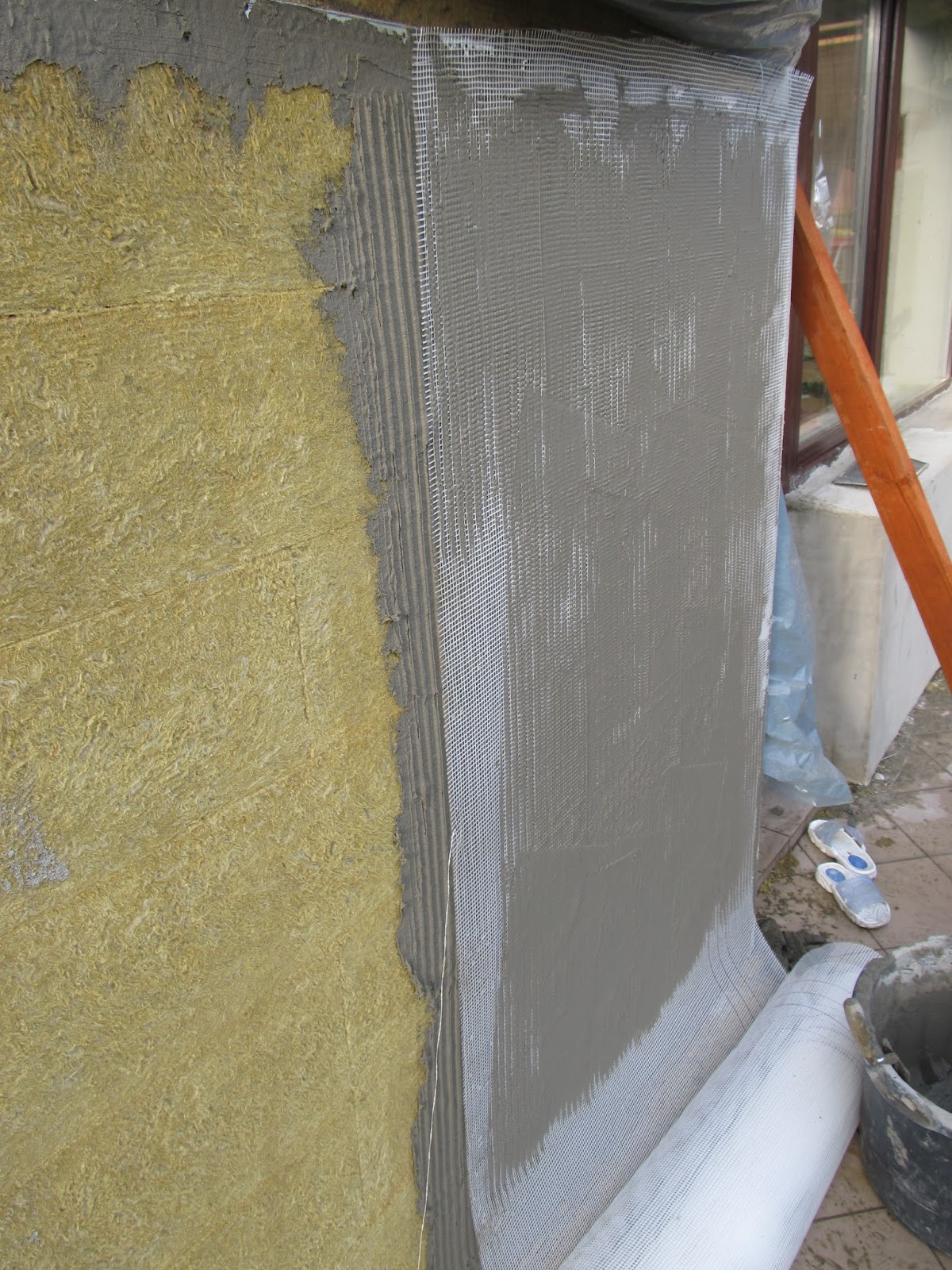

Wełnę przykleja się klejem nakładając go na całą powierzchnie płyty,
dzięki temu nie jest wymagane kołkowanie.

Zbrojona jest siatką z włókna szklanego tak samo jak styropian,

klej do zbrojenia podobnie jak do przyklejania jest specjalny.

Zastosowanie kleju o zwiększonym oporze dyfuzyjnym doprowadziło

by do "pocenia się ściany"

Najpierw nakładany jest klej, przeciągamy pacą zębatą i przyklejamy do ściany/
zbroimy siatką.

-POŁNOCNA ŚCIANA-

Jedna z północnych ścian została wykończona drewnianą deską elewacyjną.

Elewacja ze świerka skandynawskiego 18 x 120 mm typu romb.

Elewacja została przykręcona do pionowych legarów o wym. 45x95 mm. Pomiędzy legarami przymocowana została wełna fasadowa 80 mm, wiatroizolacja, kontr - łata 25x50 .
